什么是同步发电机励磁系统?由哪几部分组成?

2019-05-23
来源: 顶博电力
26428

同步发电机励磁系统是为同步发电机提供直流磁场电流设备的总称,它是发电机的重要组成部分,直接影响发电机的运行特性。同步发电机励磁系统的组成:励磁系统及其调节对象(同步发电机)共同组成的反馈控制系统,称为励磁控制系统。


一、同步发电机励磁系统的组成:

1、电源:为励磁功率整流单元提供电源(自并励励磁系统一般采用励磁变的方式)。

2、功率整流:指向同步发电机转子绕组提供直流励磁电流的部分。

3、调节控制器:根据控制要求的输入信号和给定的调节准则控制励磁功率单元输出的装置。它感受发电机电压和运行工况的变化,自动的调节励磁功率单元输出的励磁电流的大小,以满足系统运行的要求。

4、灭磁及起励:灭磁的作用是当发电机内部及外部发生诸如短路及接地等事故时迅速切断发电机的励磁,并将蓄藏在励磁绕组中的磁场能量快速消耗。起励的作用是为发电机转子绕组提供起始的励磁电流。

5、发电机转子:为发电机提供励旋转磁场。


二、同步发电机励磁系统的分类:

1按励磁电源分类:直流励磁机励磁系统、交流励磁机励磁系统、自并励励磁系统。

2按响应速度分类:慢速励磁系统、快速励磁系统、高起始励磁系统。

自励系统(并励、复励)

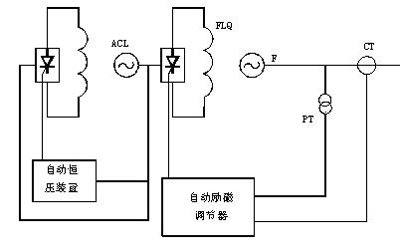

(一)、交流励磁机系统(三机它励)

组成:交流主励磁机(ACL)和交流副励磁机(ACFL)都与发电机同轴。副励磁机是自励式的,其磁场绕组由副励磁机机端电压经整流后供电。也有用永磁发电机作副励磁机的,亦称三机它励励磁系统。

优点:它励,励磁电源不受系统电源的影响

缺点:调节速度慢,轴系长度长,易引发轴系振荡

 交流励磁机系统

(二)、交流励磁机系统(二机它励)

组成:交流主励磁机经过可控硅整流装置向发电机转子回路提供励磁电流;AVR控制可控硅的触发角,调整其输出电流,亦称为两机它励励磁系统。励磁系统没有副励磁机,交流励磁机的励磁电源由发电机出口电压经励磁变压器后获得,自动励磁调节器控制可控硅砖触发角,以调节交流励磁机励磁电流,交流励磁机输出电压经硅二极管整流后接至发电机转子,亦称为两机一变励磁系统。

优点:取消副励磁机,轴系长度缩短;

缺点:调节速度慢

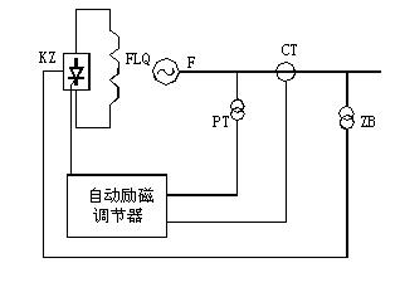

(三)、自励系统(并励、复励)

组成:励磁变压器、大功率可控硅整流柜、灭磁及过电压保护、起励设备、自动电压调节器

优点:结构简单、响应速度快

缺点:强励时系统电压变化复杂


以上关于同步发电机励磁系统的相关知识要点由专业的柴油发电机厂家-广西顶博电力为您分享,希望对大家有所帮助。顶博电力www.djclazzik.com专业供应上柴,玉柴,康明斯,沃尔沃,济柴,道依茨,帕金斯等知名品牌发电机组,功率范围覆盖面广泛30-3000kw不等,欢迎来厂参观考察。
