一文读懂重庆康明斯发电机基本结构原理

2019-05-16
来源: 顶博电力
13090

所谓知己知彼方能应对自如,平时我们的工作生活如此,对于柴油发电机的使用也是一样,只有真正懂得重庆康明斯发电机内在的构造,当我们遇到故障问题时,才能高效准确的解决问题。


⑴前齿轮室和齿轮传动机构

前齿轮室给燃油泵、正时销和驱动附件提供支撑;齿轮传动机构包括曲轴齿轮、机油泵齿轮、惰轮、凸轮轴齿轮、燃油泵齿轮和附件驱动齿轮(空压机、动力转向油泵)共六个齿轮。

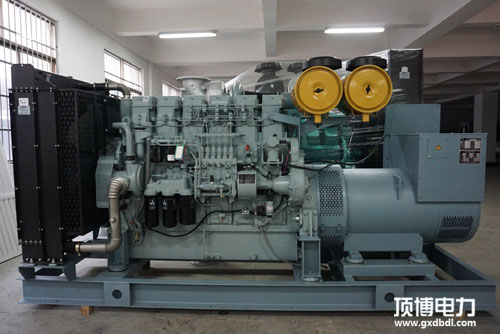

康明斯柴油机

⑵曲轴前、后油封

均采用双唇边的特氟隆密封件,前油封安装在前齿轮室盖中,后油封安装在一个用螺栓紧固在缸体后端的壳体上。 注意:安装时,要保证前后曲轴表面干净、无油、清洁。


⑶凸轮轴、随动件和推杆

 凸轮轴由曲轴通过齿轮来传动。其中,B机凸轮轴前轴颈上有一个可更换的轴套,C机7道轴颈上均有可更换的轴套。凸轮轴上有凸轮带动进、排气门,还有一个专门凸轮驱动输油泵。 气门凸轮通过随动件(挺杆)接触,带动推杆运动。推杆的球头与挺杆的球窝相配,推杆的另一端的球窝与摇臂上的调整螺钉的球头相配。


⑷气缸盖及气门机构

B、C机均为整体式横向换气结构,每缸两个气门。B机有铸造的气门导管和淬硬的气门座(修理时可以重镶),C机则有镶嵌的气门导管和座圈。缸盖上有一个铸造的进气歧管、燃油滤清器座、节温器壳体和内部水旁通管。 油嘴装在缸盖上,可直接向气缸内喷油。每个气缸使用独立支座以支撑和将机油输给摇臂。其中,B机由从主油道来的6条油路单独供油,C机则由一根输油管供给每个支座。 缸盖密封垫为层叠式结构。在水孔周围的两侧,有印制的“O”形密封圈,密封圈有一层耐火圈来密封气缸套孔,其上有量孔来控制冷却液的流量。


⑸活塞和连杆总成

活塞采用高涡流燃烧凹坑、铝铸活塞体、三道活塞环槽。对涡轮增压式、涡轮增压中冷式发动机,活塞镶嵌有一个耐蚀镍合金的楔形环槽。因此在更换活塞时要区分增压和非增压,以免出错。 活塞环组也不同,其中,自然吸气式发动机的顶环为矩形截面环,增压式机为楔形环。中环和油环是相同的。活塞销为全浮式结构。活塞销与连杆轴颈的润滑由活塞冷却用残余的机油完成,连杆小头切削成一个角度,镶铜衬套。B机连杆大头采用斜切口,C机采用平切口。 增压机连杆轴瓦采用采用铜背三层金属合金轴瓦,自然吸气机采用钢背铝制轴瓦。


⑹曲轴和主轴承

曲轴采用合金钢锻造。四缸机有5个主轴承,六缸机有7个主轴承。轴承的下瓦相同,所有的上瓦除了止推瓦(4B为第三道、6B为第六道、6C为第四道)外也相同。B机每缸有一个活塞冷却喷嘴,C机每缸有两个活塞冷却喷嘴。



⑺气缸体 灰铸铁铸造、龙门式结构

B机缸孔是在生产中直接加工而成的,其尺寸和形状直接关系到发动机的性能和寿命;C机缸孔采取镶嵌缸套的办法(湿式缸套)。


以上关于重庆康明斯发电机基本结构原理知识由专业的发电机供应厂家—广西顶博电力设备制造有限公司为大家分享,希望可以帮助大家了解康明斯发电机组。顶博电力作为资深的发电机供应厂商,其拥有一批专业的发电机技术人才,如需了解更多资讯内容欢迎关注网站:www.djclazzik.com
