玉柴发电机组发动机曲轴烧伤维修方法

2019-03-22
来源: 顶博电力
10994

柴油发电机组的曲轴是机组的重要组成部件,曲轴是发动机引擎上的一个主要旋转机件,装上连杆后,可承接连杆的上下(往复)运动变成循环(旋转)运动。其材料是由碳素结构钢或球墨铸铁制成的,有两个重要部位:主轴颈,连杆颈。主轴颈被安装在缸体上,连杆颈与连杆大头孔连接,连杆小头孔与汽缸活塞连接,是一个典型的曲柄滑块机构,玉柴发电机曲轴的旋转是发动机的动力源,也是整个机械系统的源动力,根据玉柴发电机组发动机曲轴烧伤因素,玉柴发电机厂家顶博电力提供以下维修曲轴烧伤方法给用户们学习。

玉柴发电机组发动机曲轴烧伤维修方法

1.曲轴轻度拉伤或烧伤,破坏性不明显时,可用金沙布(600级)抛光使用,其抛光方法如图:2-4-11。

曲轴抛光轴颈

图2-4-11抛光轴颈      图2-4-12 轴颈加工

2.曲轴严重拉伤烧伤,出现极明显的伤痕或磨损,可通过磨曲轴配加大瓦(加0.25)使用。但加工时必须注意曲轴颈过渡圆角R3和R5.i符合要求。图2-4-12。

3.更换新曲轴,最好在曲轴上配上飞轮及离合器作动平衡量检测。 发动机出现振动,原因主要来自曲轴组件的动不平衡量过大。这些组件包括:曲轴、飞轮、离合器及皮带轮减振器。这些零部件出厂时各自都作做过动不平衡处理。但如果发动机出现振动严重时必须逐一进行检查。

4.曲轴变形:在安装曲轴过程中,如果发现曲轴转动不灵活(轴瓦及轴孔正常),证明曲轴可能发生变形,应对曲轴进行弯曲度检查(参见图2-4-3),如果弯曲度在全长超过0.15mm者,该曲轴不能使用。

5.烧轴瓦轴颈,参见5-5-3节。

▲提示:曲轴轴颈在圆周径向(不是轴向)上拉伤成槽,面积在2mm内,轴颈不超差的情况下,抛光后可以使用。    多数机型曲轴大端内孔上装有205轴承和轴承衬套,在换曲轴时应加以注意,不能漏装或装错。参见图2-4-6。曲轴瓦选配的一般规则:根据曲轴主轴颈的颜色标记,选择相同颜色标记的主轴承座瓦,红配红,蓝配蓝,根据主轴盖顶上的A、B标记,选配A对应的红色瓦,B对应的蓝色瓦。参见图2-3-9、图2-4-1。

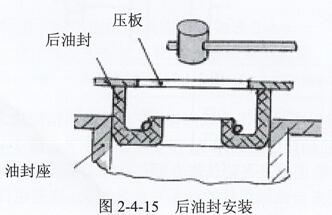

对于YC4110、YC4112、YC6112机因曲轴后油封是通过后油封座装于机体上的,而不像其它机型装在飞轮壳上。因此这三种机型的后油封连座这时即可安装。安装的注意事项:(1) 后油封座垫应涂上密封胶。参见图2-4-13。(2) 紧固力矩顺序按图2-4-14。(3) 后油封座下底与油底壳安装平面要求在0~0.08mm内,以防油底壳垫片处漏油。(4) 安装时在曲轴大头抹上适量机油,用板垫平敲入油封座内。下图2-4-15。

曲轴后油封座螺钉拧紧顺序

图2-4-14  曲轴后油封座螺钉拧紧顺序

曲轴后油封座螺钉拧紧顺序
