1500KW康明斯上海马拉松集装箱式静音柴油发电机组技术规范及报价

一、1500KW康明斯上海马拉松集装箱式发电机组概述

1.1 适用范围：本规格书适用于广西顶博电力设备制造有限公司1500KW集装箱式发电机组。

1.2 供货方对产品的设计、制造、供货、检查和测试负责任，保证按照所示标

准和规范以及相关规格书的要求供货。

1.3 规范和标准：康明斯系列柴油发电机组符合GB/T2820-2009、ISO8528、ISO3046、IEC34、BS5000 等质量标准；同时具有 ISO9001、ISO14001 品质和环保标准证书。

二、质量保证及供货范围

2.1 供货方将提供符合工业标准和本规格书的优质产品，并对产品正常运行负责。 供货方保证提供的产品为先进的、成熟的、完整的和安全可靠的，且产品的技术 经济性能符合本规格书的要求。

2.2 所提供的产品是制造厂的标准产品，通过电力行业产品鉴定，并且已经有丰富的类似规格产品在本规格书中所提供的环境条件下成功运行两年以上的经历。

2.3 对产品的性能、调试负责。

2.4 提供产品质量保证体系说明及本规格书相关产品操作、维护保养指导手册。若业主或设计方根据运行经验指定供货方提供某种外购件，供货方将积极配合。

2.5 有遵守本规格书中条款和产品生产全过程的质量保证体系ISO9001:2008, 以及环境认证体系ISO14001。

2.6 附属及配套产品满足本规格书的有关规定要求，并提供发电机组试验报告和合格证。

2.7 供货范围:

1) 1500KW柴油发电机组 (含发电机组生产成套中所需发动机\电机\钢材\控制系统\电气元件、线缆、紧固件等)。

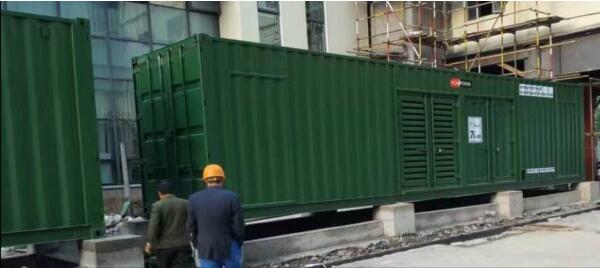

2）柴油发电机组带低噪音箱采用标准海运集装箱改制，40’HQ 集装箱。

注：为保证发电机组内动力、电机正常工作所需空气和冷却温度，发电机低噪音箱必须保证足量的进出风和内部通气空间，无法为了强制达到某个防护等级而加强防水设计，否则会影响机组正常运行。

3）发电机组配置开关柜，采用3P，抽出式，ABB，3200A 断路器。

三、 集装箱式发电机组工作环境

康明斯系列柴油发电机组适应于各种不同的工作环境，包括高寒地带、高温区、丛林、沙漠、雷击区（加装防雷处理）高原等恶劣的气候环境，主要参数如下：

环境温度：-21℃－＋35℃ 相对湿度：≤85%

海拔高度：0-1000m(海拔高度高于 1000m，温度高于+40℃时，根据具体条件，需做功率修正)。

四、技术要求

4.1 一般要求：

（1）备用1500KW集装箱式发电机组（含机组组装完成功能所必须的发动机、电机、仪表、线缆、控制设备和软件、钢材、连接件、密封件、紧固件、配对法兰、螺栓、螺母、垫片等）。

(2) 集装箱式发电机组技术规格书

4.1.1 产品结构

(1)柴油系统：提供全套三菱发动机自带的柴油系统配置。

(2)滑油系统：提供全套康明斯发动机自带的润滑油系统配置。

(3)冷却系统：提供全套由康明斯发动机自带个冷却系统，另外配置冷却水箱。

(4)电气系统：供货界面为发电机控制柜、发电机组连接外部所需相应接线端子和发电机出口下口。

(5)排放系统：供货商提供发电机组运行相关排气、排水、排污油系统。

(6)集装箱式低噪音外壳：全套由供货商提供。

4.1.2 元件要求

(1)柴油发电机组模块；DEEPSEA 型号 DSE7320； 柴油发动机及其辅件、同步发电机（含无刷励磁系统、电压自动调节器）、开关柜、底座、减震器、 基础预埋件等；

冷却系统：自带风扇冷却的闭式冷却水循环,包括离心式淡水泵、冷却水节温器、风扇、水箱等；

联轴器：满足发电机组正常运行、符合国家相关标准的合格联轴器。

进气系统：干式空气过滤器、增压器等；排气系统：排气管路、固定部件、排气口及其附件、消音器等；

燃油系统：燃油滤器、电子调速的油泵等，康明斯发动机自带提供燃油系统零部件；

润滑油系统：包括齿轮驱动的机油泵、康明斯发动机自带的过滤器、冷却器、管道、滑油加注系统等。

(2) 自启动系统：

发电机组成套所需电缆、直流启动电机、充电装置、蓄电池、固定部件以及相关附件等；

(3) 控制系统包括： 发电机组控制柜（含控制机组所必须的监测仪表）。控制柜面板应配置液晶屏，自动控制深海模块，型号 DSE7320。 模块能显示功率、功率因数、频率、电流、电压，状态指示灯（停机、运行、故障），故障蜂鸣器、指示灯测试按钮，起动，停车和手动自动 0 位。

转换开关，本地远控转换开关，急停和复位开关。状态记录和报警：油压、水温、油温、运行小时、电瓶电压、转速、低油压预报警、高水温预报警、高油温预报警、低水位报警、低油压停机、高水温停机、启动失败和超速停机等。

深海 DSE7320 具备 RS485 通讯接口和远传信号及关断接点。实现机组各种控制功能控制器、调节阀、执行机构，发电机至发电机控制柜电缆。

(4) 负责调试机组，并配置发电机组简易工具箱。

(5) 燃料用户自备燃料。

(6) 柴油机组

1）柴油机组：康明斯品牌 KTA50-G15 发动机， 四冲程，12 缸，涡轮增压，电子调速。

2）冷却方式：水冷。发动机配置风扇、水箱冷却。

3）柴油系统：康明斯 KTA15-G15 自带康明斯标准柴油系统。

4）润滑油性能：推荐参照康明斯发动机标准配置润滑油。

5）空气滤芯：原装康明斯空气滤芯

(7)发电机部分：

1）马拉松单支点无刷自励发电机，电机型号 MX-1540-4， 电机主用功率 1540KW / 1925KVA；

电压：230/400V；频率为 50Hz；功率因数 0.8pf；无刷(自励)励磁方式；

2）电动机：高温绝缘、节能、抗过载。 直流系统的电压、容量要满足机组要求。

3）发电机具备保护应动作：发电机短路故障、发电机过流、发电机接地故障、 发电机失励磁、发电机过电压、 发电机励磁回路接地、以及发电机其它保护。 发电机组控制系统除电气要求的保护外，具有多项典型的报警和停机功能，

4）发电机控制系统：

•配置足够满足发电机组运行所需的互感器、继电保护系统、仪表测量等，保证柴油机组的安全和高效运行。

• 发电机组控制系统，即发电机组控制箱布置在低噪音发电机的低噪音箱内，方便操作人员操作、运行。

• 机组控制系统具备主要功能（不仅限于此）：手动/自动起停发电机；负荷控制；油温、水温检测报警等。当主电源停电后 3 秒钟内发电机组能随时自动起动；能在 8-15 秒内满负荷（带所有应急负荷）正常运行，当主电源恢复正常后，发电机组退出运行，并恢复到应急起动状态。

(8) 开关柜：发电机组机旁保护开关柜。3200A ABB 3P 抽出式断路器。

设备要求采用技术成熟的国际知名品牌 ABB，适用于本发电机设备。

4.2 康明斯静音发电机组技术规定 : 请参见发电机组技术参数（康明斯KTA50-G15发动机配马拉松MP100-4发电机）。

5.试验

(1)康明斯静音发电机组出厂前全部经过出厂试验，欢迎买方来厂参观知道调试过程。可在由业主或业主授权委托人员的见证下完成，并出具试验报告。

(2)现场试验业主组织完成，供货方给予必要的配合。

6. 包装与运输

6.1 发电机组出厂裸装 （集装箱外壳，不需要另外做包装）。供货方负责运输，运费按照业主提供的收货地址单列，不包含在发电机组价格中。业主放负责机组在使用地点的装卸。

6.2 运输要求

6.2.1 运输目的地由业主指定，产品在运输过程中应紧固、定位。

6.2.2 发电机组运输途中的过程安全、维护应按照制造厂给出的运输方案进行。运输方案在运输前提供给业主进行审查并批准。

6.2.3 产品内部结构应在经过正常的铁路、公路后相互位置不变，紧固件不松动。

6.2.4 运输时产品本体、可成套拆卸的组件、部件及备品备件、专用工具等不丢失、不损坏、不受潮和不腐蚀。

6.3 装卸要求

产品本体、可成套拆卸的组件、其他发货部件等，有承受整体重量的起吊装置。

7.1500KW康明斯静音发电机组技术服务(//www.djclazzik.com)

7.1将根据业主要求所提供文件，并与所提供的产品一致。 供货方所提交 的资料正确、一致、清晰完整。

供货方应根据《供货方提供文件清单》的要求，提供资料，如因资料提交 时间的延误而造成设计工期延误的，由供货方负责.

7.2 现场安装调试及试验

7.2.1 供货方负责免费协助指导施工单位进行现场安装、调试；在业主的组织下， 配合并参与做现场试验工作，并参与确认验收试验结果，业主提供必要的工具和常 用材料。

7.2.2 在业主指定的安装时间内，供货方派有经验的技术人员驻现场，免费提供现场服务。供方技术人员协助业主按产品制造、安装及运行标准检查安装质量，处理调试投运过程中出现的问题。

7.2.3 供货方选派有经验的技术人员，对安装和运行人员免费培训。并欢迎业主方安装、运行人员来供货方工厂学习培训。

7.3 监造

7.3.1 供货方进行设备制造的主要工序时提前通知业主，业主有权到产品生产工厂 进行现场监造、监视试验、验收等活动。

7.3.2 监造、监视试验、验收等活动由供货方提前一周通知业主，相关人员由业主负责组织。

8.质量保证 设备保证期为投运后 1 年或者 1000 运行小时，在质保期间非业主人为损坏，承担更换或维修责任， 质保范围内的费用由承包商负责。

1500KW康明斯上海马拉松集装箱式静音柴油发电机组报价

机组名：集装箱式柴油发电机组

电压：230/00V、频率50HZ、功率因素：0.8pf

柴油发电机组价格

二、1500KW康明斯上海马拉松集装箱式静音柴油发电机组机组配置明细

1. 柴油机—重庆康明斯  2. 发电机—上海马拉松

3. 控制器—英国深海 DEEP SEA DSE7320带 RS485 接口、具备远程启动功能。

4. 开关柜：配置 3200A,3P,ABB 抽出式断路器。断路器型号： E4N 3200 D LSI 3P WMP NST 抽出式，开关柜内置于集装箱机组箱体。

5. 低噪音箱体内配置分体式 1000L 日用油箱。

6. 低噪音箱选用全新标准海运用40英尺高柜。带集装箱证书。按照发电机组运行进出风所需设计改造。

7. 选配油箱：3吨地埋式油箱尺寸：4米长，直径1.2米。配置防爆输油泵； 不含油罐到发电机组间管路材料。

8. 机组使用功能—自启动，自停机，各项报警、保护功能* 配置 3200A,3P,ABB 抽出式断路器。断路器型号： E4N 3200 D LSI 3P WMP NST 抽出式

9. 机组附件：

1）全新原装发动机、电机； DEEPSEA (英国深海）全自动控制器 DSE7320； 免维护电瓶、电瓶浮充；消音器、50摄氏度水箱散热器。

2）随机发货：发动机、电机随机技术资料、发电机组测试报告、合格证书等技术资料。

注：机组价格为人民币含税出厂单价。 如需运到外地，运费按照实际产生收取。

报价说明：

1：付款方式，合同签订后，预付 30%定金，发货前付清余款。

2：交货期：45天（交货期遇公众假期顺延）

3：如果需要到公司现场看机组调试验收，请提前1周通知。

4：开据16%增值税发票。

5：包装方式：裸装
