孚创控制器GEC4500-4G速度传感器及输出及扩展继电器安装

2023-07-31
来源:
1969

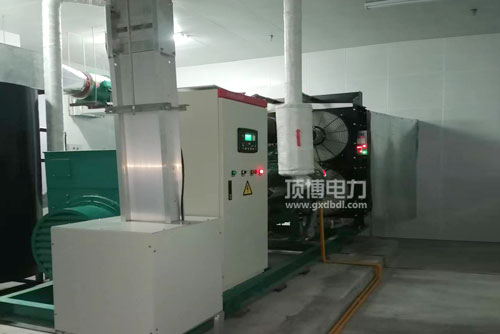

控制器是发电机组中必不可少的电器之一,扮演着重要的角色。正确的安装可以确保发电机组效果和使用寿命。首先选择平稳的面板安装孚创控制器,避免晃动和噪音。正确连接传感器和扩展继电器,确保运行畅通。使用前要检查孚创控制器的电源线是否接地良好,以确保安全使用,与电源线的连接要牢固可靠,避免电线松动或短路,正确安装至关重要。


控制器


1.电池电压输入

GEC4500-4G 系列控制器能适用于(8-35VDC)电池电压的环境,电池的负极必须可靠接发动机外壳。控制器电源 B+和 B-到电池正负极连线不能小于 2.5mm。


如果装有浮充充电器,请将充电器的输出线直接连到电池正负极上,再从电池正负极上单独连线到控制器正负电源输入端,以防止充电器干扰控制器的正常运行。


2.速度传感器输入

速度传感器为装于发动机机体上检测飞轮齿数的磁性装置,它与控制器的连线应采用 2 芯屏蔽线,屏蔽层应接于控制器的 24 号端子,另一端悬空,其它两根信号线分别接于控制器 16、17 端子上。速度传感器输出电压在全速范围内应在 1-24VAC(有效值),推荐电压为 12VAC(在额定转速时)。安装速度传感器时可将传感器先旋到接触飞轮,然后倒出 1/3 圈,最后将传感器上螺母锁紧即可。


3.输出及扩展继电器

控制器所有输出均为继电器触点输出,若需要扩展继电器时,请将扩展继电器的线圈两端增加续流二极管(当扩展继电器线圈通直流电时)或增加阻容回路(当扩展继电器线圈通交流电时),以防止干扰控制器或其它设备。


4.交流电流输入

GEC4500-4G 控制器电流输入必须外接电流互感器,电流互感器二次侧电流必须是 0~5A,同时电流互感器的相位和输入电压的相位必须正确,否则采样到的电流及有功功率可能会不正确。注意:a. ICOM 端必须接电池负极。b. 当有负载电流时,互感器二次侧严禁开路。


5.耐压测试

当控制器已装在控制屏上时,如果要进行耐压测试,请将控制器接线端子全部断开,以免高压进入,损坏控制器。耐压测试是保障制器产品安全的重要环节,通过对制器耐电压能力进行测试,可以有效降低制器发生安全事故的风险。
