发电机转子、定子、整流器、电刷的检修方法「图文详解」

2019-12-17
来源: 顶博电力
17962

柴油发电机是一种复杂的机械设备,有很多细小部件组成,比如我们比较陌生的转子、定子、整流器、电刷等等,虽然是机组微小的组成部分,但对机组有着重要的作用,那么我们该如何正确检修其故障问题?顶博电力发电机厂家为您揭晓!


1.转子的检修

(1) 励磁绕组的检修。应根据标准用万用表的量励磁绕组,每个滑环与转子轴之间的阻值都应该是无穷大。

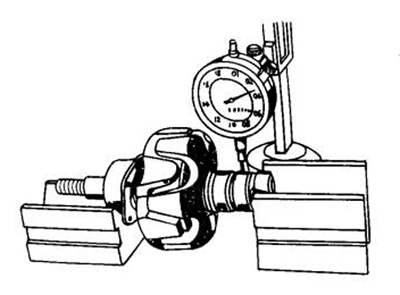

(2)转子轴和滑环的检修。转子轴的弯曲间隙过小会造成与定子之间摩擦和碰撞,因此,如果发电机运转时阻力过大或有异响,应检查转子轴是否有弯曲来判断故障原因,检测标准是厚度应大于1.5mm。

(3)轴承的检修。如果发电机运转时有异响,可以通过检测轴承是否损坏来判断故障原因。

轴承的检修

2.定子的检修

(1)定子绕组的断路和搭铁故障检测(2)定子绕组的短路故障检测

定子的检修

3.整流器的检修

(1) 普通整流器的检测。将二极管的引线与其他连接分离,用指针万用表的两个表笔分别接到二极管的引线与壳体上,测二极管的正向与反向电阻。二极管的正向电阻应符合标准值电阻应该在10kΩ以上。

(2)整体结构的整流器检测。整体结构整流器的整流板、正、负硅二极管全部焊装在一起,不可分解。检测正极管时,将指针万用表的红表笔接B,黑表笔依次接P1、P2、P3、P4,均应导通;交换两表笔后再测,均应为无穷大,否则有正二极管损坏,需更换整流器总成。检测负极管时将指针万用表的黑表笔接E,红表笔依次接P1、P2、P3、P4,均应导通;交换两表笔后再测,均应为无穷大,否则有负二极管损坏,需更换整流器总成。

整流器的检修

4.电刷组件的检测

电刷和电刷架应无破损或裂纹,电刷在电刷架中应活动自如,不得出现卡滞现象。电刷长不应超出磨损极限,否则应更换。电刷弹簧压力应符合标准,一般为2~3N,将电刷压入电刷架使之露出部分约2mm,弹簧压力过小应更换。

整体结构的整流器检测

以上是关于"发电机转子、定子、整流器、电刷的检修方法"知识分享,希望可以帮到大家。广西顶博电力设备制造有限公司是一家专业的上柴发电机、康明斯柴油发电机、玉柴发电机组与通柴发电机组以及沃尔沃发电机等品牌的制造、销售、维修为一体的综合性企业,顶博电力技术力量雄厚,工装设备精良,厂家直销质量保障,欢迎致电询价!
