康明斯发电机组HGM6320控制器自动开关机流程介绍

2019-08-19
来源: 顶博电力
10569

控制器是柴油发电机组的大脑,对机组的工作运行进行调控与保护。下面就对康明斯发电机组HGM6320型控制器的技术规格、面板操作、保护及报警功能作比较详细的介绍。

自动开机/停机操作:按AUTO键,该键旁指示灯亮起,表示发电机组处于自动开机模式。

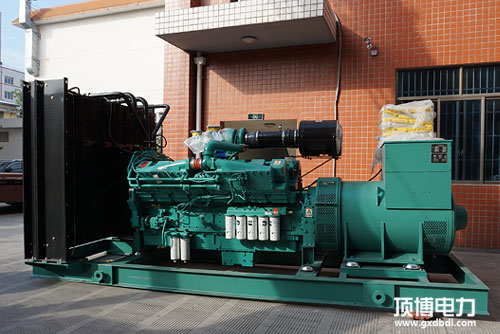

康明斯发电机200Kw

1)自动开机顺序

①HGM6320:当市电异常(过压、欠压、过频、欠频)时,进入“市电异常延时”LCD屏幕显示倒计时,市电异常延时结束后,进入“开机延时”。

②LCD屏幕显示“开机延时"倒计时。

③开机延时结束后,预热继电器输出,LCD屏幕显示“开机预热延时XXs”。

④预热延时结束后,燃油继电器输出1s,然后启动继电器输出;如果在“启动时间”内发电机组没有启动成功,燃油继电器和启动继电器停止输出,进人“启动间隔时间",等待下一次启动。

⑤在设定启动次数内,如果发电机组没有启动成功,LCD显示窗一屏一行闪烁,同时LCD显示窗一屏一行显示启动失败报警。

⑥在任意一次启动时,若启动成功,则进入“安全运行时间",在此时间内油压低、水温高、欠速、充电失败以及辅助输入报警量等均无效,安全运行延时结束后则进入“开机怠速延时”。

⑦在开机怠速延时过程中,欠速、欠频、欠压报警均无效,开机怠速延时过完,进入“高速暖机时间延时”。

⑧当高速暖机延时结束时,若发电正常则发电状态指示灯亮,如发电机电压、频率发到带载要求,则发电合闸继电器输出,发电机组带载,发电供电指示灯亮,发电机组进入正常运行状态;如果发电机组电压或频率过高或过低,则控制器报警并停机。

2)自动停机顺序

①HGM6320:发电机组正常运行中或市电恢复正常,则进入“市电电压正常延时”,确认市电正常后,市电状态指示灯亮起,“停机延时”开始。

②停机延时结束后,开始“高速散热延时”,且发电合闸继电器断开,经过“开关转换延时”后,市电合闸继电器输出,市电带载,发电供电指示灯熄火,市电供电指示灯点亮。

③当进入“停机怠速延时”(如果被配置)时,怠速继电器加电输出。

④当进入“得电停机延时”时,得电停机继电器加电输出,燃油继电器输出断开。

⑤当进入“发电机组停稳时间"时,自动判断是否停稳。

⑥当机组停稳后,进入发电待机状态;若机组不能停机则控制器报警(LCD屏幕显示停机失败警告)。
