柴油发电机组外部接线、接地、电瓶接线图解大全

柴油发电机组在安装完成后，我们需要对各种电路进行接线，保证发电机组安全有效高效地使用，下我们对发电机组的接线、接地、控制接线、启动接线等进行一系列地详细讲解，并有图片参考。

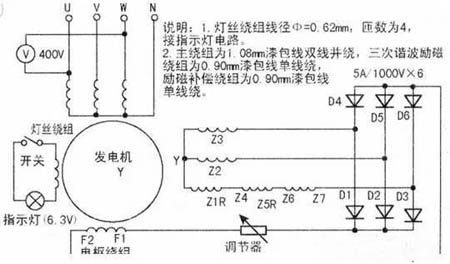

1.柴油发电机实物接线图

柴油发电机实质是一台三次谐波自励磁凸极式三相四线同步发电机，因具有输出功率大、适合移动等优点，故广泛用于厂矿、工程施工等场合。虽然功率不同的发电机，其绕组数据有所不同，但电路连接基本相同：

接线过程：柴油发电机出来的四根线。其中一根是N标记的线是零线。别的三根为火线。三相负载平衡。简单的一点说就是发电机是15KW现在带了一台1.1.三相电动机组5KW的接线。

假如说想再接一台2KW的单相电机的话很有可能造成三相不平衡。如果想单独接单相电用的话可以三根火线中随便拉一根当作火线。再接一根零线可以当作单相电用。要是想单独接一相出来用也可以。不过功率是不能太大的设备。那样容易造成三相不平衡。另外三相柴油发电机还得看多少KW的发电机。小的发电机见意接三相电后。可以接一些照明什么的。不主张再接功率大的电器。

2.柴油发电机组如何接地图

降低电气设备对地的绝缘水平。在中性点不接地的系统中，一相接地时，会使另两相的对地电压升高到线电压；对于中性点接地的系统，一相接地时，另两相的对地电压只接近于相电压，故可降低电气设备和输电线路的绝缘水平。

(1)、保护接地

发电机组保护接地常用于中性点不接地的低压系统中，它的作用是：当电动机某一绕组的绝缘结构已破坏使外壳带电时，若未接地，人体触及外壳，相当于单相触电，可能发生触电的危险。

 (2)、保护接零

保护接零常用于中性点接地的低压系统中，它的作用是：当电动机某一绕组的绝缘结构已破坏而与外壳相接时，采用保护接零形成单相短路，电流可以迅速将这一相中的熔丝熔断，外壳便不再带电。

3.柴油发电机组控制原理图

发电机控制器是发电机的核心，相当于人的大脑。标准定义为：按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值来控制发电机的启动、调速、制动和反向的主令装置。由程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器组成，它是发布命令的“决策机构”，即完成协调和指挥整个计算机系统的操作，控制着发电机组的整体运行。

4.柴油发电机组零线接地

(1)、所有用电设备在正常情况下不带电的金属部分，都必须采用保护接零或保护接地；

(2)、在三相四线制的同一低压配电系统中，保护接零和保护接地不能混用，即一部分采用保护接零，而另一部分采用保护接地，但若在同一台设备上同时采用保护接零和保护接地则是允许的，因为其安全效果更好；

(3)、要求中性线必须重复接地，因为在中性线断开的情况下，接零设备外壳上都带有220V的对地电压，这是绝不允许的。

5.发电机组供电线路图

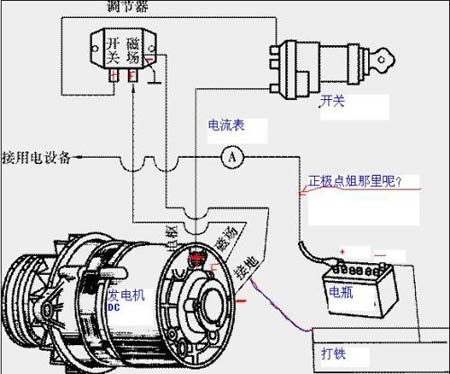

6.发电机电瓶接线图解

一般12V和24V接法是一样的。就是接头有些不同，有的多几根线。正常的就是开点火锁时来电，常为红色，接+,还有接铁，连到车体上。F接发电机的F或上面写着D+的线上。N接中性点。L就是指充电指示灯。
