30-3000KW柴油发电机并机系统设计与安装注意事项

2019-04-19
来源: 顶博电力
11082

30-3000KW柴油发电机的设计主要包含几大方面:冷却系统的设计原则,底座的设计原则,柴油发电机组环保设备设计原则,柴油发电机并机系统设计原则,灵活可靠的自切换系统设计原则等项目。

今天小编为大家着重介绍一下关于柴油发电机并机系统设计原则内容及安装所需要注意事项。

一、柴油发电机并机系统设计原则

机组并机系统优化设计采用具有负载分配功能的并机型监控系统与并机柜组成的并机方案,可以更好地适用于大规模的并机系统。可以针对不同要求,例如应用于大功率发电机的启动,系统可以提供预启动功能满足要求。针对并机系统强电、弱电、电磁等干扰,设计采用软件滤波器和硬件滤波器的方式来解决。采用CAN总线方式进行数字量的比较达到更有效的有功分配,避免了比较电压式负载分配器电压损耗对有功分配的不良影响。针对不同的发电机形式来设计确定无功分配的形式,针对采用AVR调压模块的发电机,其无功分配采用软件编程增加电压反馈的方法来抵消温漂的不良影响。为了避免对机组的冲击,在并机系统中提供了零功率转换设计方案,即机组间自动同期并机,新加入的机组进行零功率运行,然后再根据设定平滑地进行负载转移和平均分配。

发电机要具备以下安装条件:混凝土基础、进风百叶窗、出风百叶窗、排烟口、排烟消声器、防震及膨胀排气管的安装位置等。而发电机的油箱、电池、控制屏、配电柜等辅助设备应在发电机设备的附近。

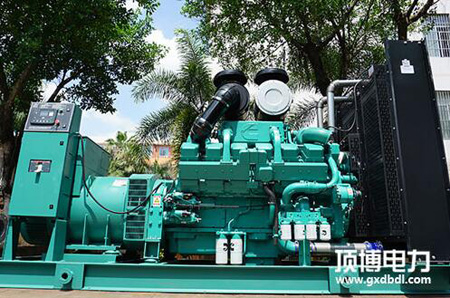

30-3000发电机

二、柴油发电机安装时还需要注意以下几点

1.发电机组均带有底座,底座上一般都采取减震措施,底座要安装在混凝土基础上。

2.基础采用混凝土时,在安装时须用水平尺测其水平度,使机组固定在水平的基础上。机组与基础之间应有专用防震垫或用底脚螺栓。

3.安装地点需保持通风良好,电机端应有足够的进风口,柴油机端应有良好的出风口。出风口面积应大于水箱(散热器)面积1.5倍以上。

4.安装地的周围应保持清洁,避免在附近放置能产生酸性、碱性等腐蚀性气体和蒸汽的物品。

5.机组外壳必须有可靠的保护接地,对需要有中性点直接接地的发电机,则必须由专业人员进行中性点接地,并配备防雷装置,严禁利用市电的接地装置进行中性点直接接地。

6.发电机与市电的切换应安装ATS,以防倒送电。
