康明斯柴油发电机组自动并机模块自动控制2个方法

2022-04-15
来源:
5236

康明斯柴油发电机组不需要外置微调功能时,控制器外置微调电位器端口8#、9#端子无需接线。部分康明斯发电机组自动并机模块的用户,无法使用手动调节的外置电位器时,可通过直接输入控制电平至调速模块8号的方法进行自动控制。发电机厂家分享其方法有以下两种:

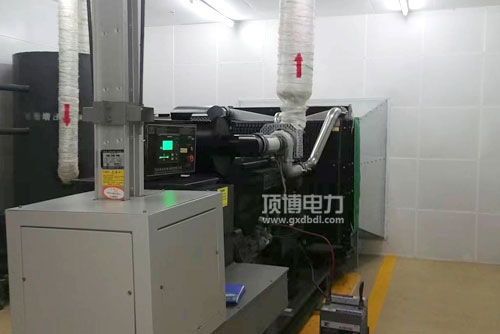

发电机组自动并机模块


方法一:由客户的柴油发电机组自动并机模块输出一个3.9V-7.5V的控制电压信号接入调速模块8号脚,通过改变发电机组控制电压信号的电压值,调整调速模块的目标转速。使用本方法时,需要保证控制电压信号稳定无脉冲干扰;并务必保证控制电压信号电压值始终保证在3.9-7.5V的范围内,否则可能造成转速控制失效,严重时可能对调速模块造成损坏。外接线路可能引入电磁干扰,造成转速不稳定;同样可以通过在8号脚上串联电阻(推荐阻值120K)的方法降低电磁干扰引起的转速波动。


方法二:由客户的康明斯发电机组自动并机模块通过带隔离电源的界面接口模块,输出一个隔离的0-3.6V的电压差信号,接在调速模块8号脚与9号脚之间。8号脚的电压为9号脚电压(3.9V)与控制信号电压之和。通过改变康明斯柴油发电机组控制信号来改变8号脚的绝对电压,从而达到控制目标转速的目的。使用该方法时,务必确认使用的接口模块为隔离电源,否则会引起电位混乱,造成调速板调速失效甚至损坏。同样,使用该方法时,需保证控制电压稳定、无毛刺,且电压不超过0-3.6V的范围。电磁干扰造成转速不稳定时,也可以通过8号脚串联电阻的办法消除转速波动。
